Jak zapobiegać kolizjom wózków widłowych – Systemy antykolizyjne w magazynie
Wózek widłowy to obowiązkowe narzędzie każdego większego magazynu. Ciężko wyobrazić sobie sprawną logistykę wewnętrzną bez wykorzystania jego potencjału do transportu masywnego ładunku. Bywa on jednak jednym z największych zagrożeń dla ludzi, towaru i infrastruktury hali. Szkolenia BHP i wyznaczone strefy ruchu to fundament bezpieczeństwa, ale często nie jest to wystarczające.
Dlaczego kolizje wózków widłowych to problem wart rozwiązania technologią? Jak działają dostępne systemy antykolizyjne i które z nich sprawdzą się w konkretnej sytuacji? Sprawdź dostępne możliwości dzięki 4safety i wybierz odbijnice, które zagwarantują bezpieczeństwo.
Spis treści:
- Kolizje wózków widłowych w liczbach – Dlaczego są zagrożeniem w magazynie?
- Jak działają systemy antykolizyjne? Przegląd technologii wykrywania zagrożeń
- Rodzaje systemów antykolizyjnych dla wózków widłowych
- Obowiązki pracodawcy i normy bezpieczeństwa a systemy antykolizyjne dla wózków widłowych
- Jak wybrać system antykolizyjny dla wózków widłowych do zakładu? Poznaj rozwiązania 4safety
Kolizje wózków widłowych w liczbach – Dlaczego są zagrożeniem w magazynie?
Według badań Państwowej Inspekcji Pracy aż 80% wypadków z udziałem wózków widłowych wynika z niewystarczającej widoczności otoczenia po stronie operatora. Nie z brawury i braku szkolenia, a z fizycznego ograniczenia pola widzenia, którego żadna procedura nie zlikwiduje. Jest to najlepszy dowód na to, że w wielu halach potrzebne są dodatkowe zabezpieczenia uzupełniające znakowanie podłogi i szkolenie BHP.
Z danych branżowych wynika, że rocznie dochodzi w Polsce do ok. 20 wypadków śmiertelnych z udziałem wózków widłowych i aż 200 przypadków ciężkiego uszczerbku na zdrowiu. Do najczęstszych przyczyn zaliczamy:
- Potrącenia pieszych – ok. 36% śmiertelnych wypadków to najechanie lub potrącenie pracowników poruszających się pieszo po magazynie.
- Przewrócenie pojazdu – ok. 45% wypadków ciężkich i śmiertelnych, a w 60% takich zdarzeń obrażenia otrzymuje operator.
- Przygniecenia – częstym scenariuszem jest uwięzienie pracownika między elementem wózka a regałem lub ścianą.
Warto wiedzieć, że niemal każdy z wypadków jest potencjalnie możliwy do uniknięcia. Same statystyki nie uwzględniają też setek czy nawet tysięcy zdarzeń, które kończą się niezgłoszonym urazem, uszkodzeniem mienia lub kosztownym przestojem w pracy.
Powszechne są też kolizje między wózkami i uderzenia w elementy infrastruktury, np. regały, odbojnice czy barierki. Najcięższe w skutkach są jednak sytuacje przygniecenia wózkiem lub przewożonym ładunkiem oraz utraty stateczności na zakręcie.
Źródło ryzyka jest proste do wyjaśnienia. Ładunek przewożony na widłach znajduje się z przodu wózka. Ogranicza to pole widzenia kierowcy przy transporcie wysokich lub nieporęcznych palet. Łącząc to z ciągami komunikacyjnymi dla pieszych i wózków, ślepymi zakrętami przy regałach wysokiego składowania oraz presją czasu przy realizacji zamówień, nawet doświadczony i przeszkolony operator może nie mieć czasu na reakcję.
Właśnie w tym miejscu pojawia się przestrzeń dla rozwiązań technicznych. Pierwszym krokiem do ich wdrożenia jest zwykle audyt i ocena zagrożenia ruchu w hali. Pokazuje on, gdzie wyposażenie ochronne 4safety przyniesie największą korzyść.
Skorzystaj z usługi audytu. Więcej szczegółów znajdziesz na stronie: Audyt – Ocena zagrożenia ruchu.
Jak działają systemy antykolizyjne? Przegląd technologii wykrywania zagrożeń
Systemy antykolizyjne składają się zazwyczaj z prostej jednostki centalnej i kamery monitorującej. Urządzenie wykrywa obecność lub ruch człowieka albo pojazdu we wcześniej strefie nadzoru, a następnie emituje sygnał ostrzegawczy świetlny, dźwiękowy lub oba naraz. Rozwiązania jednokierunkowe ostrzegają kierowcę wózka, natomiast systemy dwukierunkowe informują też pieszego o nadjeżdżającym pojeździe.
Coraz popularniejszą alternatywą są kamery wspierane sztuczną inteligencją. W odróżnieniu od prostego czujnika ruchu, kamera AI analizuje obraz w czasie rzeczywistym i potrafi odróżnić pieszego od wózka widłowego. Pozwala to wygenerować inny sygnał ostrzegawczy w zależności od tego, co zostało wykryte. W dostępnych rozwiązaniach czas reakcji może wynosić już ok. 100 milisekund. To wystarczy, by ograniczyć liczbę fałszywych alarmów i zareagować, nim dojdzie do zagrożenia.
Niezależnie od technologii, efekt działania systemu sprowadza się do lampy ostrzegawczej, sygnalizatora dźwiękowego w kabinie, opcjonalnie projektora LED rzutującego ostrzegawczy znak na posadzkę, a w bardziej zaawansowanych wariantach automatycznego ograniczenia prędkości wózka. Większość dostępnych systemów ma budowę modułową, składającą się z jednostki centralnej lub logicznej, czujników lub kamery i elementów sygnalizacyjnych. Pozwala to rozwijać instalację o kolejne kamery, nadajniki czy wyświetlacze.
Rodzaje systemów antykolizyjnych dla wózków widłowych
Wybór systemu antykolizyjnego dla wózków widłowych warto zacząć od odpowiedzi na pytanie, gdzie może dojść do niebezpiecznych sytuacji. Jeśli nie masz pewności, lepiej zaufać specjalistom. Skontaktuj się z 4safety i już teraz umów się na konsultację.
Systemy ostrzegania na ślepych zakrętach i skrzyżowaniach są zaprojektowane z myślą o miejscach, gdzie kierowca i pieszy lub dwaj kierowcy nie mają szansy zobaczyć się przed dotarciem do tego samego punktu. System wykrywa ruch po obu stronach zakrętu i nim dojdzie do kontaktu wzrokowego, ostrzega o zbliżającym się pojeździe sygnałem świetlnym lub wizualnym. Systemy antykolizyjne dla wózków widłowych w ślepych zakrętach są warte rozważenia w wąskich korytarzach i przy regałach wysokiego składowania, gdzie odległości bezpieczeństwa są ograniczone.
Systemy wykrywania pieszy-wózek oparte na kamerach ze wsparciem sztucznej inteligencji monitorują zdefiniowaną strefę nadzoru – np. wyjście z korytarza magazynowego lub strefę rozładunku. Rozróżniają one pieszego od wózka, generując sygnał ostrzegawczy w zależności od tego, co wykryją. Ich dodatkowym atutem jest możliwość kontrolowania dostępu do stref zamkniętych czy programowania alarmów czasowych. Przydaje się to poza standardowymi godzinami pracy magazynu. Są jednak instalowane w konkretnych, newralgicznych miejscach hali i nie obejmują całej jej powierzchni.
Systemy komunikacji łączące wózek widłowy, operatora, pieszych i projektory bezpieczeństwa LED w jedną sieć wymiany danych o lokalizacji w czasie rzeczywistym. Antykolizyjny system komunikacji od 4safety to dobry przykład takiego rozwiązania. Dostępny jest w skalowalnych wariantach – od bazowej detekcji radarowej, przez precyzyjną lokalizację UWB, aż po pełną infrastrukturę opartą na znacznikach RFID. To antykolizyjny system komunikacji najczęściej odpowiada za automatyczne aktywowanie projektora bezpieczeństwa na skrzyżowaniu w momencie zbliżania się wózka, łącząc ideę ostrzegania na zakrętach z pełną komunikacją w sieci.
Czwarty typ to systemy wizyjne 360° jak system SR 360°. Zestaw szerokokątnych kamer i jednostki obliczeniowej daje kierowcy pełny obraz otoczenia wózka w rozdzielczości 360 stopni, eliminując martwe pola widzenia z dodatkowym modułem GPS. Zapewnia on poprawę orientacji operatora, a nie tylko na zewnętrzną sygnalizację ostrzegawczą.
Duże przedsiębiorstwa przemysłowe i magazynowe mogą rozważyć wdrożenie wszystkich systemów antykolizyjnych dla wózków widłowych ze względu na zróżnicowane potrzeby w konkretnych częściach hali. System ostrzegania na zakręcie w jednej strefie, kamera AI przy wyjeździe z rampy w innej, a monitoring GPS spinający całość w jedną spójną sieć. Systemy antykolizyjne dla wózków widłowych dostępne są zarówno jako gotowe zestawy, jak i konfiguracje szyte na potrzeby hali.
Obowiązki pracodawcy i normy bezpieczeństwa a systemy antykolizyjne dla wózków widłowych
Pracodawca odpowiada za bezpieczne warunki pracy i wdrożenie środków technicznych oraz organizacyjnych minimalizujących ryzyko wypadku. Obowiązek ten wynika z Kodeksu pracy. Metodykę postępowania z ryzykiem stwarzanym przez maszyny, opisują dyrektywa maszynowa 2006/42/WE i norma PN-EN ISO 12100:2012 dotycząca bezpieczeństwa maszyn. Obie wskazują wyraźną hierarchię działań:
- bezpieczne projektowanie u źródła zagrożenia,
- środki techniczne,
- środki organizacyjne i informacyjne, takie jak szkolenia czy oznakowanie.
Systemy antykolizyjne dla wózków widłowych kwalifikowane się w środkowej kategorii — jako środki techniczne. Nie czekaj i już teraz poznaj możliwości dostępne w 4safety.
Same wózki jezdniowe napędzane, obsługiwane przez operatora, podlegają normie PN-EN ISO 3691-1, która określa wymagania dotyczące ich bezpieczeństwa i sprawdzania. Pamiętaj jednak, że system antykolizyjny dla wózków widłowych nie zastępuje zgodności samego wózka z normą, a ją uzupełnia, czyli dokłada warstwę ochrony tam, gdzie konstrukcja i parametry techniczne pojazdu już nie wystarczają.
Istotne wymagania pojawiają się w magazynach wysokiego składowania z wąskimi korytarzami, gdzie pracują wózki systemowe typu VNA. Norma PN-EN 349 określa minimalne odstępy zapobiegające zgnieceniu części ciała człowieka, a w praktyce odległość między takim wózkiem a czołem regału bywa mniejsza niż zalecane minimum. To jeden z najbardziej konkretnych argumentów za wsparciem elektronicznym w takich strefach.
Sygnalizacja towarzysząca systemom antykolizyjnym powinna być zgodna z normą PN-EN ISO 7010, regulującą barwy i graficzne symbole bezpieczeństwa stosowane w zakładach pracy. Jest to kwestia wymagań dotyczących oznakowania bezpieczeństwa w hali. Dzięki spójnym barwom i symbolom, ostrzeżenie generowane przez system jest czytelne dla każdego pracownika.
Pamiętaj! Żaden system elektroniczny nie zwalnia pracodawcy z obowiązku szkolenia pracowników ani z wyraźnego oznakowania stref ruchu. Jest to uzupełnienie procedur, a nie ich zamiennik.
Jak wybrać system antykolizyjny dla wózków widłowych do zakładu? Poznaj rozwiązania 4safety
Zanim padnie decyzja o wyborze systemu, warto zastanowić się nad tym, gdzie dochodzi do kolizji – np. czy są to:
- ślepe zakręty,
- wyjazdy z bram,
- strefy przeładunkowe,
- wspólne korytarze dla pieszych i wózków.
Następnie zwróć uwagę na to, czy potrzebne jest pokrycie punktowe, obejmujące jedno lub dwa newralgiczne miejsca, czy wdrożenie systemu antykolizyjnego dla wózków widłowych na całej hali. Priorytetem może być ostrzeżenie kierowcy, pieszego lub pełna komunikacja dwukierunkowa.
System może integrować z istniejącą infrastrukturą (np. projektorami LED i sygnalizacją świetlną) lub może działać autonomicznie. Jeśli brakuje Ci informacji pozwalających podjąć decyzję, zespół 4safety jest do Twojej dyspozycji.
Jeśli problem dotyczy pojedynczego, dobrze zidentyfikowanego miejsca (np. ślepego skrzyżowania korytarzy, wyjazdu z rampy czy strefy o ograniczonej widoczności) dobrym punktem startowym jest system 4S-LITE. W jego skład wchodzi kamera AI z czasem reakcji od ok. 100 milisekund i konfigurowalnymi strefami nadzoru, którą można zainstalować punktowo, bez ingerencji w infrastrukturę hali.
Tam, gdzie ryzyko wiąże się z pojazdem, a nie z konkretnym miejscem (np. przy pracy na kilku zmianach lub z większą liczbą wózków w ruchu) sprawdzi się system 4S-FORKLIFT. Jest to pełne rozwiązanie antykolizyjne AI dla pojazdów, które można rozbudować o dodatkowy wyświetlacz w kabinie, sygnalizator dźwiękowy czy lampę ostrzegawczą, dopasowując do konkretnego wózka i sposobu jego użytkowania.

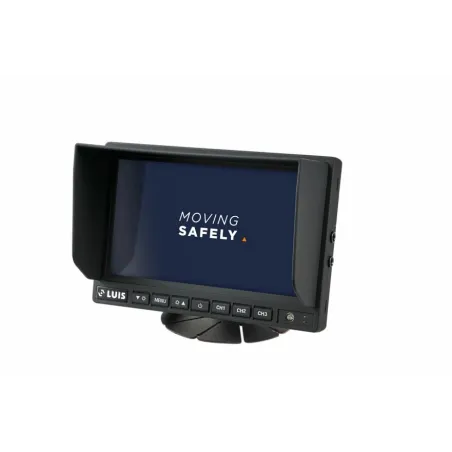

Jeśli priorytetem jest przede wszystkim komfort i orientacja samego kierowcy, przydatny będzie system SR 360°. Dostępny jest on w wariancie z monitorem i bez, dając pełny obraz otoczenia wózka i eliminując martwe pola widzenia.
Pamiętaj! Korzyści z wdrożenia systemu antykolizyjnego wykracza poza bezpieczeństwo. Lepsza kontrola i płynność ruchu w hali przekłada się na efektywniejsze wykorzystanie przestrzeni magazynowej i skrócenie przestojów wózków.
System antykolizyjny najlepiej działa jako element szerokiej strategii bezpieczeństwa ruchu w hali. W połączeniu z fizycznymi barierami i odbojnicami, lustrami przemysłowymi czy jasno wyznaczonymi ciągami komunikacyjnymi. Dobór właściwej kombinacji rozwiązań zależy od specyfiki hali. Dlatego najlepszy jest kontakt z regionalnym doradcą 4safety lub zamówienie audytu i oceny zagrożenia ruchu. Pokazuje on, które miejsca w magazynie wymagają wsparcia technologią, a które wystarczy zabezpieczyć w inny sposób.
